ECOC 2025 技術焦點:華為談 400G/lane 光互連的機會與挑戰
- simpletechtrend
- 10月1日
- 讀畢需時 3 分鐘
前言
AI 工廠與超大規模資料中心正快速成長,帶動了對高速光互連的龐大需求。400G/lane 不僅是速率升級,更是邁向 1.6T 與 3.2T 光模組的關鍵門檻。華為在 ECOC 2025 的演講中,從 市場投資、技術選擇、元件研發三個層面,探討了 400G/lane 的挑戰與未來機會。
內容
1. 市場投資與需求背景
AI 帶動投資:
美國宣布在未來四年投資 400 億美元於 AI 基礎設施。
中國主要 CSP(如阿里巴巴)宣布 380 億人民幣投入 AI 數據中心。
市場規模:
2030 年 AI 資料中心光模組市場將超過 200 億美元。
非 AI 資料中心約 100 億美元,合計 300 億美元以上。
2. 400G/lane 的形式與應用場景
可插拔 (Pluggable):
適用於 Scale-Out 網路。
兩種選擇:
200G SerDes + 400G 光接口(需 ODSB 作為 CDR)。
400G SerDes + 400G 光接口(直接對應)。
CPO (Co-Packaged Optics):
更低功耗與延遲,適合高密度應用。
挑戰:封裝與維護難度高。
高密度多通道方案:
8 × 50G SerDes 組合,透過低速多通道實現 400G。
優勢:降低單通道驅動需求。
👉 結論:400G/lane 沒有單一答案,需根據 應用場景 (Scale-Up vs. Scale-Out) 與 封裝需求 選擇不同方案。
3. 調變技術的取捨
PAM4:成熟、廣泛應用於 200G/lane。
PAM6 / PAM8:可降低帶寬需求,但對 SNR 與 FEC 要求更高,增加系統延遲。
標準討論:OIF 與 IEEE 正在持續辯論,尚未有完全收斂。
4. 光學元件的發展現況
EML (Electro-Absorption Modulated Laser):
技術最成熟。
華為展示了 >110 GHz 頻寬的 EML,支持 400G/lane。

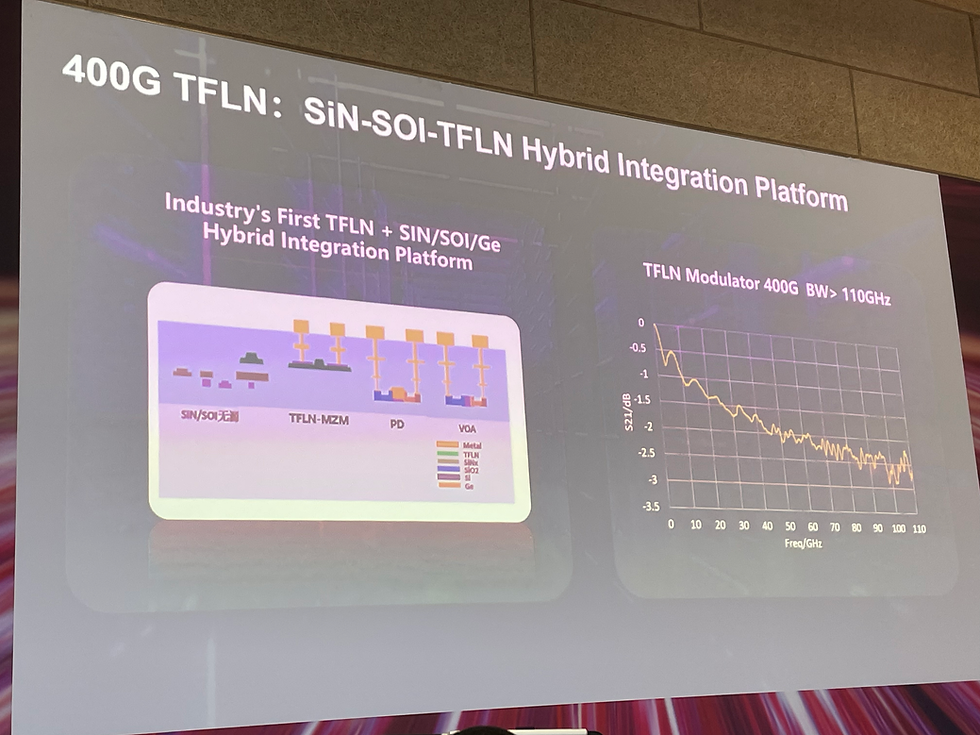

Silicon Photonics (SiPh) + SiN:
SiN 作為被動層,SiPh 作為主動層,提升頻寬至 >110 GHz。
適合高密度集成與 DR 應用 (如 4×400G = 1.6T)。
Micro-Ring Modulator (MRM):
適合 高密度、低速多通道應用。
優勢:尺寸小、功耗低、成本低。
VCSEL:
傳統優勢:低成本、高密度。
新進展:200G VCSEL 已展示,頻寬 ~40 GHz。
未來方向:結合 外部調變器 (EML + VCSEL Hybrid),延伸速率與距離。
5. 技術挑戰與前景
功耗與成本:400G/lane 雖帶來密度提升,但也帶來 封裝、散熱、可靠性的壓力。
設計需整合:光學、電子、封裝需協同設計,單一技術無法解決所有問題。
未來演進:
1.6T:以 200G/lane 為主,逐步導入 400G/lane。
3.2T:全面依賴 400G/lane,可能需要 多技術並存(SiPh + VCSEL + EML + MRM)。
總結
華為在 ECOC 2025 的觀點凸顯:
AI 帶來龐大投資,2030 年光模組市場規模將超過 300 億美元。
400G/lane 是關鍵門檻,同時打開 1.6T 與 3.2T 的機會。
技術沒有單一路線:Pluggable、CPO、多通道方案需依應用共存。
元件百花齊放:EML、SiPh、MRM、VCSEL 各有定位,未來可能以混合方案實現最佳性能。
挑戰在於系統級整合:功耗、可靠性、成本需協同優化。
總體來看,華為的訊息是:400G/lane 不僅是速率提升,而是一次系統級革新。未來 1.6T 與 3.2T 光模組將取決於 多技術融合與系統協同設計,這是光互連產業邁向 AI 時代的下一個前沿。
